解决方案
自来水厂供水手机APP远程监控
背景
由于物联网的兴起，水厂老板希望借助物联网的技术，实时了解水厂的供水情况。
方案概述

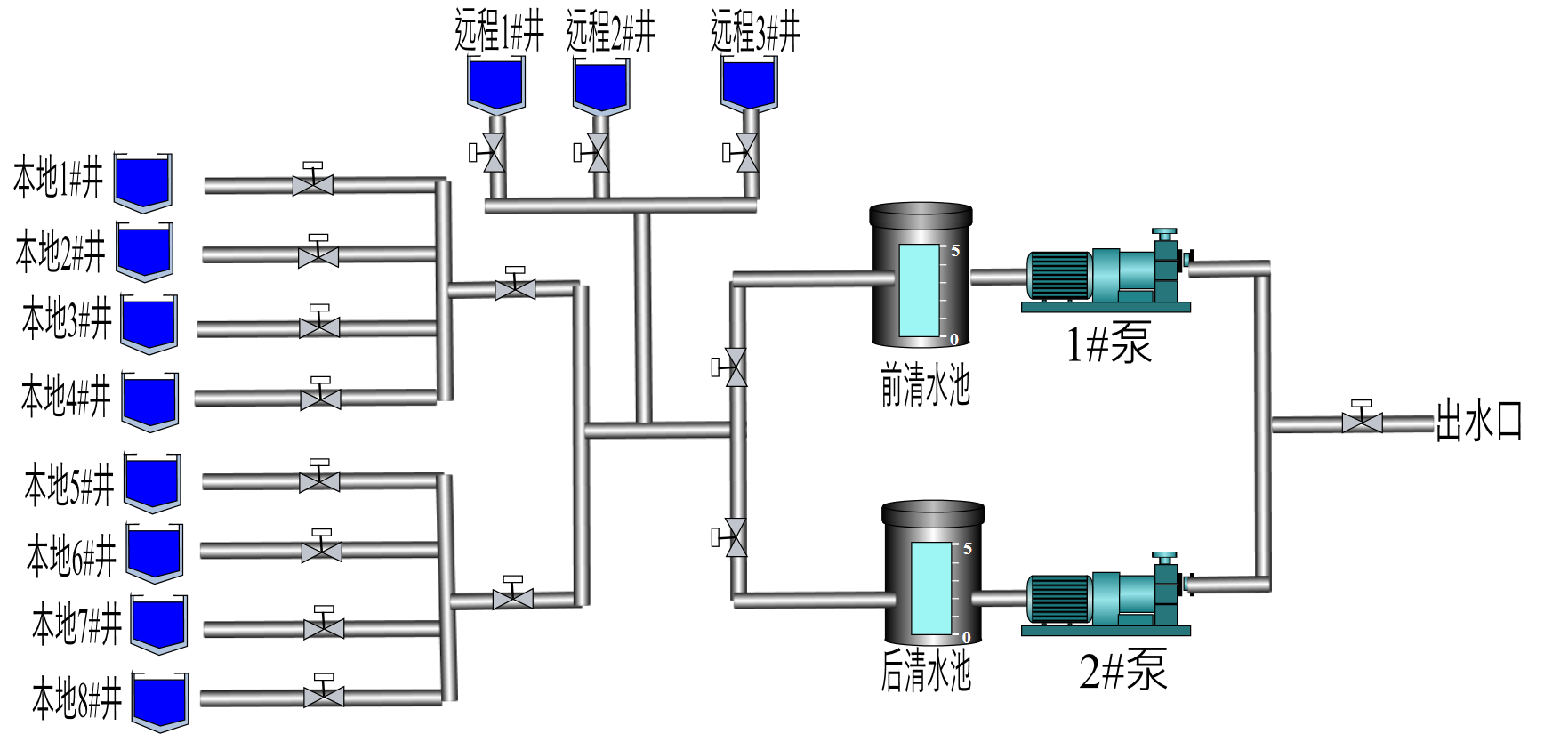

该水厂一共有8个本地井，3个远程井。还有两个清水池。其工艺流程如下：
其中1#泵和2#泵为75KW的水泵。为了保证出水压力的稳定，分别再配置两台台达变频器VFD-750B的变频器。
整套系统一共分为三个柜，两个75KW变频柜的变频柜用于控制水泵。外加一个PLC柜，其中内置一个台达DVP-40ES200R的PLC分别控制对本地井进行控制，通过加装模拟量扩展DVP-04DA-E2的模拟量扩展，控制清水池和后清水池的阀门开度。PLC1通过modbus协议去获取另一个PLC和两个变频器的数据。并加装一个台达DOP-110WS的十寸触摸屏，做为本地显示。
远程模块采用福达远程模块VR203LN，其采集水厂设备的数据，然后通过有线传送到云端。最后通过二次开发平台进行拖拽配置生成手机APP监控页面。
电气清单
电气柜 | 元器件名称 | 品牌 | 型号 | 数量 |
PLC柜 | PLC | 台达 | DVP-40ES200R | 1 |
16数字量输入扩展 | 台达 | DVP-16XM211N | 2 | |
4模拟量输出扩展 | 台达 | DVP-04DA-E2 | 2 | |
触摸屏 | 台达 | DOP-110WS | 1 | |
有线版远程模块 | 福达 | VR203LN | 1 | |
1#变频柜 | 75kw变频器 | 台达 | VFD-750B | 1 |
2变频柜 | 75kw变频器 | 台达 | VFD-750B | 1 |
监控和施工截图
下图是现场的安装和手机app的截图。
